馬鞍山2400/1600熔噴布模具丨熔噴布又薄又硬是什（shí）麽情況？

　　在熔噴布生產線設備試機過程中（zhōng），對影響熔噴布時厚時薄的原因進行（háng）了分析，提出以下處理方法供客戶參考。

　　原因分析

　　熔噴布模具都是單排噴絲孔的，如某些位置孔（kǒng）堵塞，工藝異常，熔體壓力不均勻都會岀現克重不均勻，軟硬不一樣。在這裏重（chóng）點說下熔融塑化溫度，從下料到塑化（huà）段應遵守“由低到高”的原則，保證材料逐漸（jiàn）的熔融塑化，且溫度不宜過高或過低，溫度高會降（jiàng）低纖維的強度，使布變脆，手感差，溫度過低，則塑化不良，溶體粘度高（gāo），出絲不夠細（xì），柔軟度（dù）不夠，手感硬。

　　工藝問題在（zài）此不做討論，機型不同應對的方式不同，工藝配比（bǐ）是（shì）根據現場出布質量決定的，也就是說熔噴布（bù）的質量決定工藝參數配比。機器調試過程中熱風風量壓力也有很大的關係，熔噴設備附件選擇的，要跟主機匹配。

　　解決辦法

　　1、用比噴絲板孔小0.05的針灸針0.2-0.25對該位置精準通孔，疏通熔體道堵（dǔ）塞。現在清洗方式很多，擇優（yōu）選（xuǎn）擇清洗方式。

　　2、一般熔噴模頭都是可以調整風（fēng）刀的，通過調整風刀、調整風（fēng）量來對纖維絲的分布起到平衡作用（yòng）

　　3、由於熔噴模（mó）頭（tóu）一般是電加（jiā）熱（rè）的，分為專幾個單獨控製（zhì）加熱單元，可以對加熱單元的分別調整來對（duì）熔體壓力和熔體粘（zhān）度進行局部調整（zhěng）來優化。

　　4、還可（kě）以通（tōng）過下抽（chōu）風隔板調整下抽（chōu）風的均勻度（dù）來調整纖維的鋪網。

　　一般布麵軟的話纖維細度好，過濾率就高，但是相應（yīng）的阻力也會比較高。熔噴布做口罩濾材是作為功能性麵（miàn）料的，主要衡量標準不是測試數據，隻要是（shì）數（shù）據達標了，軟硬不會有（yǒu）大影響。

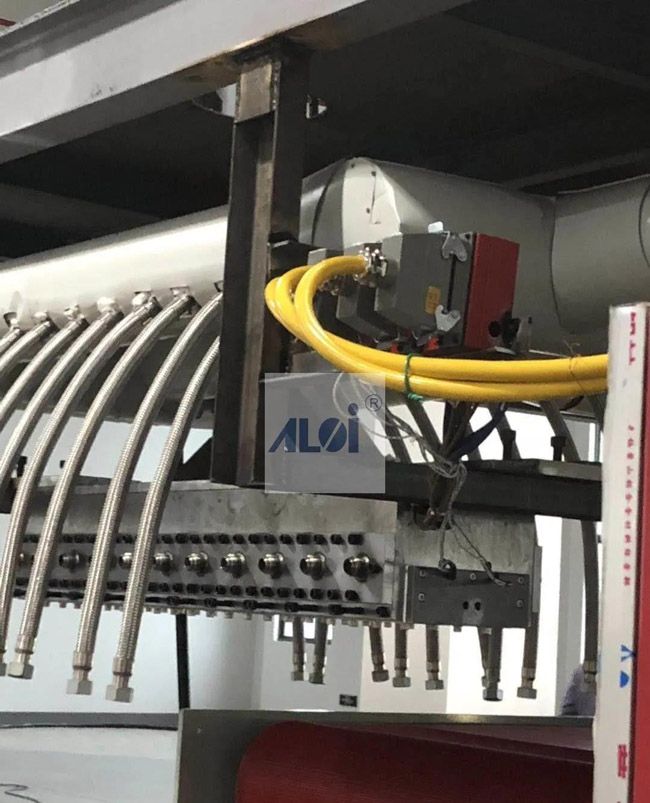

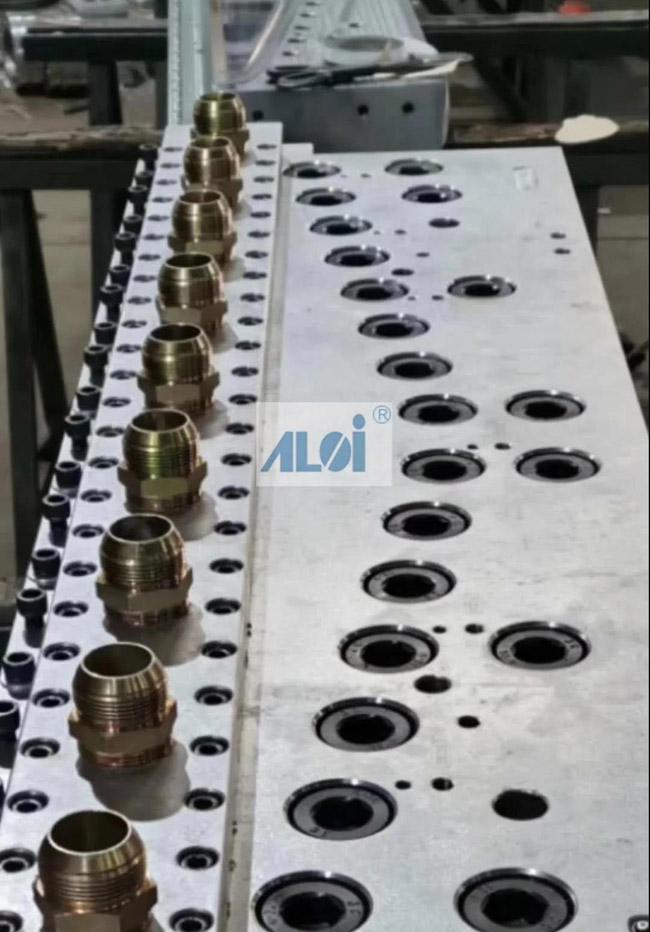

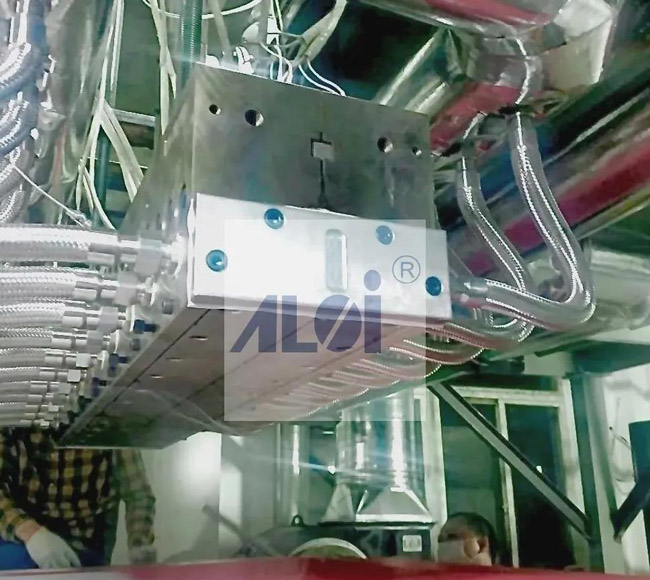

　　熔噴（pēn）模頭是熔噴布生產（chǎn）線（xiàn）的核心部件，口罩作為（wéi）當前的緊缺物（wù）資之一（yī），其（qí）生（shēng）產和供（gòng）應（yīng）備受關注，由於需求（qiú）量大，目前全球市場優（yōu）質熔噴布緊缺，為解（jiě）決疫情防控期間醫用口罩緊缺問題，安諾伊啟動熔噴布模具的研發，團隊經過兩（liǎng）周的數據采集，熔噴工藝分析，模具（jù）設計論證，模具加工工藝（yì）測試等前期工作，成功研製了650、800、1200、1600、2400mm國標衣（yī）架式熔噴布模頭。
