荊州熔（róng）噴布模具丨熔噴（pēn）布很“脆”，無韌性、拉伸強度低，怎麽辦?

熔噴產品的性能主要指（zhǐ）物理機械（xiè）性能（néng），如產品的強力、透氣性、纖維直（zhí）徑等，因熔噴（pēn）工藝複雜故影響因素較多。今天小編（biān）淺析下熔噴布（bù）無韌性造成的原因，說的不好，請各位朋友多（duō）多補充指教！

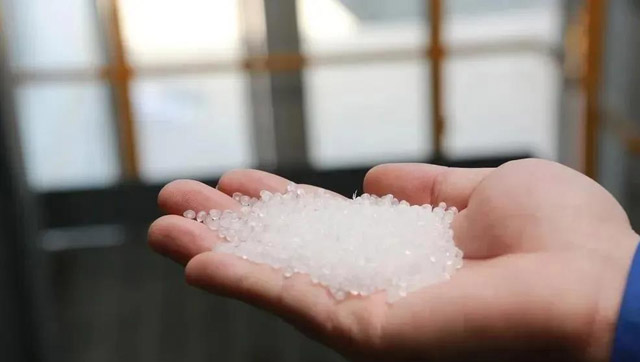

熔噴級（jí）聚丙烯PP顆粒原料

聚丙烯顆粒的熔融指數（MFI）與熔噴非織（zhī）造布拉伸強力（lì）和頂破強力有直接關係。

聚合物分子量越低，熔融流動指數（shù）(MFI)越高，熔體粘度越低，越能適合於熔噴工藝較弱的牽（qiān）伸作用。

熔融指數越高，熔噴形成單纖維的強（qiáng）力越低，纖網的強力也低。

實際生產中，應選用MFI大的聚丙烯還是小呢？

MFI小：可（kě）生產強力較高的熔噴（pēn）非織造布。

MFI大：產量（liàng）高、能耗低。因（yīn）此當前趨勢是采用較高的MFI原料。

熔噴級聚丙烯（xī）PP顆粒料：MFI>1500

也就說，如果你發現生產出來的熔噴布“太（tài）脆”，先看看原材料的熔融指數情況（kuàng）。具（jù）體怎麽（me）看這個參數，那就要看你是從哪個地方買的原（yuán）料來說了。

熔噴工藝

熱空氣的氣流（liú）太小的原因：

熱（rè）空氣流速增大；

纖維直徑越細；

單纖維（wéi）相對強力增加；

纖網中纖維間的粘（zhān）合效果上升，非織造布強度上升。

熱空氣氣（qì）流速度控（kòng）製在（zài）0.08-0.2之間（jiān）。空氣流速一（yī）定要恒定，不能忽高忽低，流速過大會形成“shot”現（xiàn）像，因目前市（shì）場（chǎng）供氣設備繁多，性能參差不齊，出現問題要區別對待，靈活調整熔噴工藝參數。

熔噴模頭（tóu）溫度（dù）

溫度越高，熔體粘度（dù）越低，纖維越細

但熔體粘度（dù）過小會造（zào）成熔體細絲的過度牽伸，形成的超短超（chāo）細的纖維會飛散到空中而無法收集，因此熔噴工藝中聚合物熔體粘度並不是越小越好。這種時候有時（shí）還會伴（bàn）隨“飛花（huā）”的現象，就是沒有聚散的（de）纖維在空中。

模頭溫度、法蘭（lán）溫（wēn）度、彎（wān）頭溫度，應保（bǎo）持在一（yī）個水準線上，這（zhè）三個溫度（dù）一定不能偏離（lí）太多。

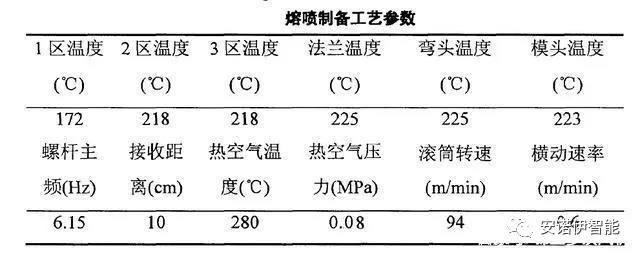

各區溫度設備參考表

此表僅作為參考，實際生產過程中，根據出布的質量，調節各區溫度、擠出機（jī）流（liú）量、熱風風速風量、接受距離（lí）等。

以上（shàng）就是針對熔（róng）噴布變“脆”韌性、拉伸強度不夠的原因（yīn）分析（xī），具體要看布（bù）的脆性強弱，合理的調節生產工藝，熔噴布生產不難，難的是熔噴成型工藝，這需要一（yī）定的經驗積累來調節設備運行，實在不懂的（de）朋友，可（kě）以找個（gè）靠（kào）譜的（de）調機師傅，也可（kě）以聯係小編，大家共同探討，共勉！
